所要处理的物料通过适当的辅料机构，如星型布料器、摆动带、粉碎机或造粒机、分布在输送带上，输送带通过一个或几个加热单元组成的通道，每个加热单元均配有 空气加热和循环系统，各通道有一个或几个排湿系统，在输送带通过时，热空气从上往下或从下往上通过输送带上的物料，从而使物料能均匀干燥。
应用：
带式干燥机是常用的连续式干燥设备，可应用在化工、食品、医药、建材、电子等行业，适合于透气较好的片状、条状、颗粒状物料的干燥，对滤饼类的膏状物料，也可通过造粒机或挤条机制成型后进行干燥。

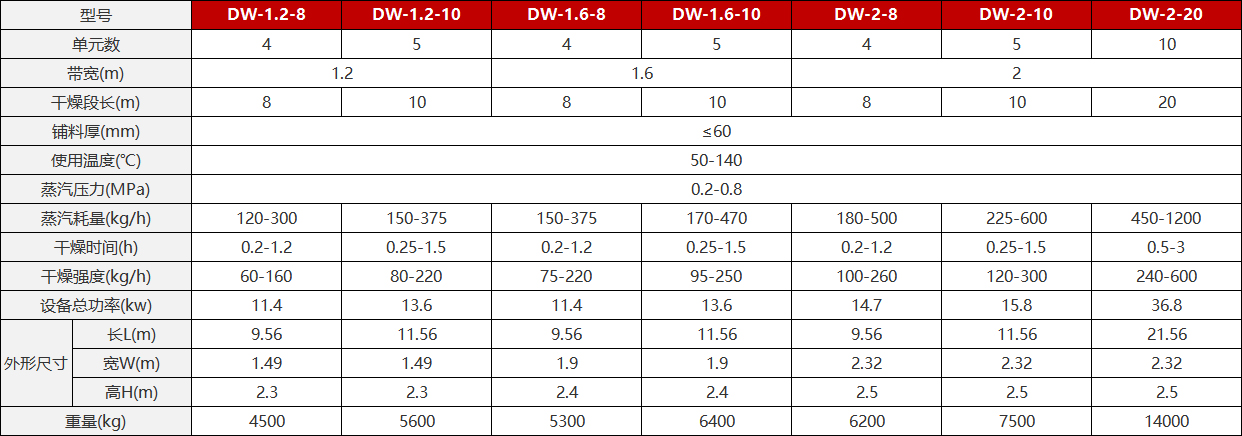

技术参数：

特点：
1. 可以调节空气量、加热温度、物料停留时间及加料速度以取得干燥效果。
2. 设备配置灵活，可使用网带冲洗系统及物料冷却系统。
3. 大部分空气循环利用，节省能源。
4. 分风装置，使热风分布均匀，保持产品品质的一致性。
5. 热源可采用蒸气、导热油、电或燃煤（油）热风炉配套

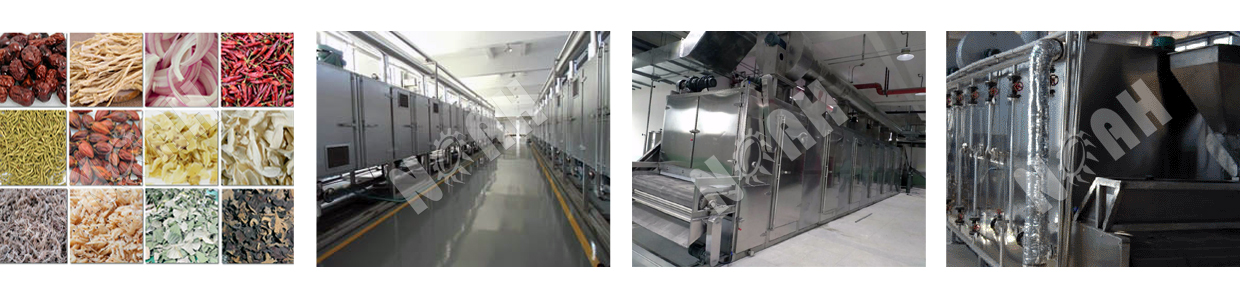

典型产品：
脱水蔬菜、颗粒饲料、味精、鸡精、椰蓉、有机颜料、合成橡胶、丙烯纤维、药品、小木制塑料制品、电子元器件老化、固化、碳酸钙、白炭黑染料等
典型产品：

脱水蔬菜、颗粒饲料、味精、鸡精、椰蓉、有机颜料、合成橡胶、丙烯纤维、药品、小木制塑料制品、电子元器件老化、固化、碳酸钙、白炭黑染料等。

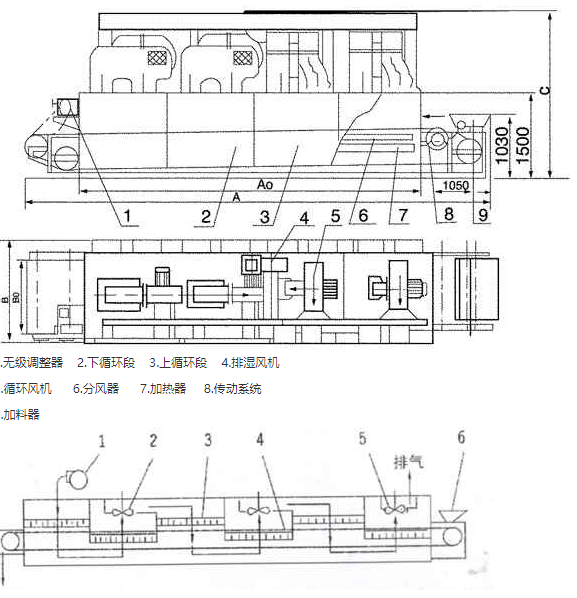

结构示意图：

ll.无级调整器    2.下循环段    3.上循环段    4.排湿风机
5.循环风机      6.分风器      7.加热器     8.传动系统
9.加料器

1.进气风机      2.循环风机      3.蒸汽加热器

4.输送带        5.排气风机      6.加料器
